【巨高機床】各類機床導軌的比較及分析大全！
- 作者：巨高精機 點擊次數： 日期：2020-06-22 08:12:14 TAG:
機床導軌性能的好壞，直接影響機床的加工精度、承載能力和使用性能。所以，導軌要滿足以下基本要求：結構簡單，有良好的導向精度、精度保持性、低速運動平穩性和工藝性好。導軌作為進給系統的重要環節，不同類型的機床，對導軌的要求也不同。數控機床的導軌比普通機床的導軌要求要高：高速進給時不發生震動，低速進給時不出現爬行現象，靈敏度高，耐磨性好，可在長期重載下連續工作，精度保持性好等。
一、導軌的分類
機床制造廠都在盡最大的努力，確保導軌安裝的精確性。導軌被加工前，導軌和工作部件都已經過時效處理，以消除內應力。為了保證導軌的精度和延長使用壽命，刮研是一種常用的工藝方法。
1、直線導軌
新的導軌系統使機床可獲得快速進給速度，在主軸轉速相同的情況下，快速進給是直線導軌的特點。直線導軌與平面導軌一樣，有兩個基本元件；一個作為導向的為固定元件，另一個是移動元件。為了保證機床的精度，床身或立柱少量的刮研是必不可少的，一般情況下，安裝比較簡單。
直線導軌的移動元件和固定元件之間不用中間介質，而用滾動鋼球。因?yàn)闈L動鋼球適應于高速運動、摩擦系數小、靈敏度高，滿足運動部件的工作要求，如機床的刀架，拖板等。
工作時間過長，鋼球開始磨損，作用在鋼球上的預加負載開始減弱，導致機床工作部件運動精度的降低。如果要保持初始精度，必須更換導軌支架，甚至更換導軌。鈦浩機械是以回轉頂尖、絲杠、機床主軸、軸加工、高精刀柄、刀桿、彈性?shī)A頭、非標件加工、機床接桿為公司的主打產品！如果導軌系統已有預加負載作用。系統精度已喪失，唯一的方法是更換滾動元件。

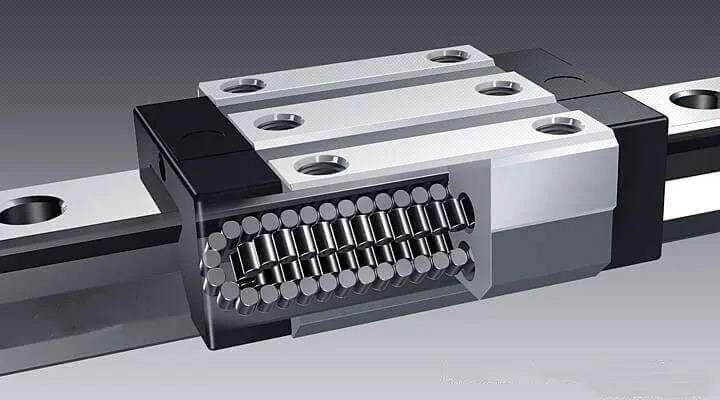

2、直線滾柱導軌
直線滾柱導軌系統是平面導軌與直線滾柱導軌的組合，用滾柱安裝在平行導軌上，用滾柱代替鋼球承載機床的運動部件。優點是接觸面積大、承載負荷大、靈敏度高。從床身尾部看，支架與滾柱置于平面導軌的頂面和側面，為了獲得高精度，在機床工作部件和支架內面之間，設置一塊楔板，使預加負載作用于支架的側面。
楔板的工作原理與斜鐵相似，工作部件的重量作用于支架的頂面。由于作用在導軌系統上的預加負荷是可調的，為此楔板的損失得到補償，這一特點被廣泛用于中型或大型機床上，因?yàn)樗鼘?duì)CNC指令反應靈敏，承受負荷大，直線滾柱導軌系統比傳統的平面導機能經受高速運轉，改善機床的性能。

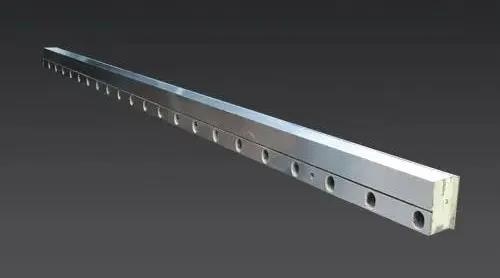

3、鑲鋼導軌
機床上最常用的導軌形式是鑲鋼導軌，它的使用已有很長的歷史。鑲鋼導軌是導軌系統的固定元件，其截面為矩形。它可水平裝在機床的床身上，也可以與床身鑄成一體，分別被稱為鑲鋼式或整體式。鑲鋼式導軌是由鋼制成的，經淬硬和磨削。硬度在洛氏硬度60度以上、把鑲鋼導軌用螺釘或粘結劑（環氧樹脂）貼在機床床身或經刮研的立柱配合表面上，確保導軌獲得最佳的平面度。這種形式，維修更換方便、簡單，很受維修工人的歡迎。
4、滑動導軌
傳統導軌的發展，首先表現在滑動元件和導軌形式上，滑動導軌的特點是導軌和滑動件之間使用了介質，形式的不同在于選擇不同的介質。
液壓被廣泛用于許多導軌系統。靜壓導軌是其中的一種，液壓油在壓力作用下，進入滑動元件的溝槽，在導軌和滑動元件之間形成油膜，把導軌和移動元件隔開，這樣大大減少移動元件的摩擦力。靜壓導軌對大負荷是極其有效的，對偏心負荷有補償作用。鈦浩機械是以回轉頂尖、絲杠、機床主軸、軸加工、高精刀柄、刀桿、彈性?shī)A頭、非標件加工、機床接桿為公司的主打產品！例如：一個大型的砂型箱在加工時，正好走到機床行程的末端，負載導軌能夠增大油壓，使導軌準確地保持著水平負載的狀態。有的臥式鏜銑床使用這種技術補償深孔加工時主軸轉速的下降。
利用油作為介質的另一種導軌形式是動壓導軌，動壓導軌與靜壓導軌的不同點是：油不是在壓力下起作用的，它利用油的粘度來避免移動元件和導軌之間的直接接觸，優點是節省液壓油泵。
空氣也可以用于移動元件和導軌之間的介質，它也有兩種形式，氣動靜壓導軌和氣動動壓導軌，工作原理與液壓導軌相同。
